单一材料硅胶片

发表时间:2019-12-25 17:06作者:桂林有联电子有限公司来源:桂林有联电子有限公司


  分全导型和绝缘片,分别由导电硅橡胶和绝缘硅橡胶单独制作而成。


产品用导电硅橡胶制成,各面之间都具有导通性能。

产品尺寸规格

项目

尺寸规格,mm

允许公差,mm

长度 L

≤24

24.1~50

50.1~100

100.1~200

≥200.1

±0.10

±0.15

±0.20

±0.30

±0.40

高度 H

0.4~3.0

3.1~7.0

≥7.1

±0.05

±0.10

±0.12

厚度 W

0.4~3.0

≥3.1

±0.10

±0.12

产品材质基本特征

项目

导电体

主要材料

硅橡胶

颜色

邵氏硬度

65~75A

密度

1.20g/cm3

拉伸强度

5.0~6.0MPa

拉断伸长率

150~200%

体积电阻率

≤6Ω.cm

最大使用电流密度

≤2.5mA/mm2

热失重率

≤1.0%(200℃,24h)

抽提失重率

≤3.5%(异丙醇常温抽提2h)

使用环境

温度-40~100℃、相对湿度≤95%、气压86~106KPa

注:使用者设计时,若以上参数超出范围或有特殊要求,请咨询本司工程部。

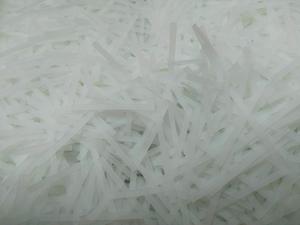

产品用绝缘硅橡胶材料制作而成,有良好的柔软性和弹性,能起到衬垫、防震、防尘和防水等作用。

产品按材质可分为两大类别:固体绝缘片和海绵绝缘片,材质的硬度可根据用户的要求进行调整。

产品尺寸规格

项目

尺寸规格,mm

允许公差,mm

长度 L

≤24

24.1~50

50.1~100

100.1~200

≥200.1

±0.10

±0.15

±0.20

±0.30

±0.40

高度 H

0.4~3.0

3.1~7.0

≥7.1

±0.05

±0.10

±0.12

厚度 W

0.4~3.0

≥3.1

±0.10

±0.12

产品材质基本特征

项目

固体绝缘片

海绵绝缘片

主要材料

硅橡胶

硅橡胶

颜色

透明、红、白、蓝等

红、白、蓝、黑等

邵氏硬度

25A、30A、40A

15~45A

密度

1.10g/cm3

1.12g/cm3

拉伸强度

5.0~7.5MPa

3.0~6.0MPa

拉断伸长率

350~450%

250~350%

体积电阻率

≥8×1011Ω.cm

热失重率

≤1.0%(200℃,24h)

抽提失重率

≤3.5%(异丙醇常温抽提2h)

使用环境

温度-40~100℃、相对湿度≤95%、气压86~106KPa

注:使用者设计时,若以上参数超出范围或有特殊要求,请咨询本司工程部。
